Тепловизионное обследование зданий

Тепловизионное обследование помогает найти температурные аномалии на стенах, перекрытиях, фасадах и кровле: возможные пропуски или неоднородность утепления, холодные примыкания, теплопроводные включения и признаки движения воздуха. Прибор показывает тепловой рисунок доступной поверхности, а не «видит сквозь стену», поэтому вывод строят по совокупности термограмм, обычных фотографий, условий съёмки, состава конструкции и дополнительных измерений.

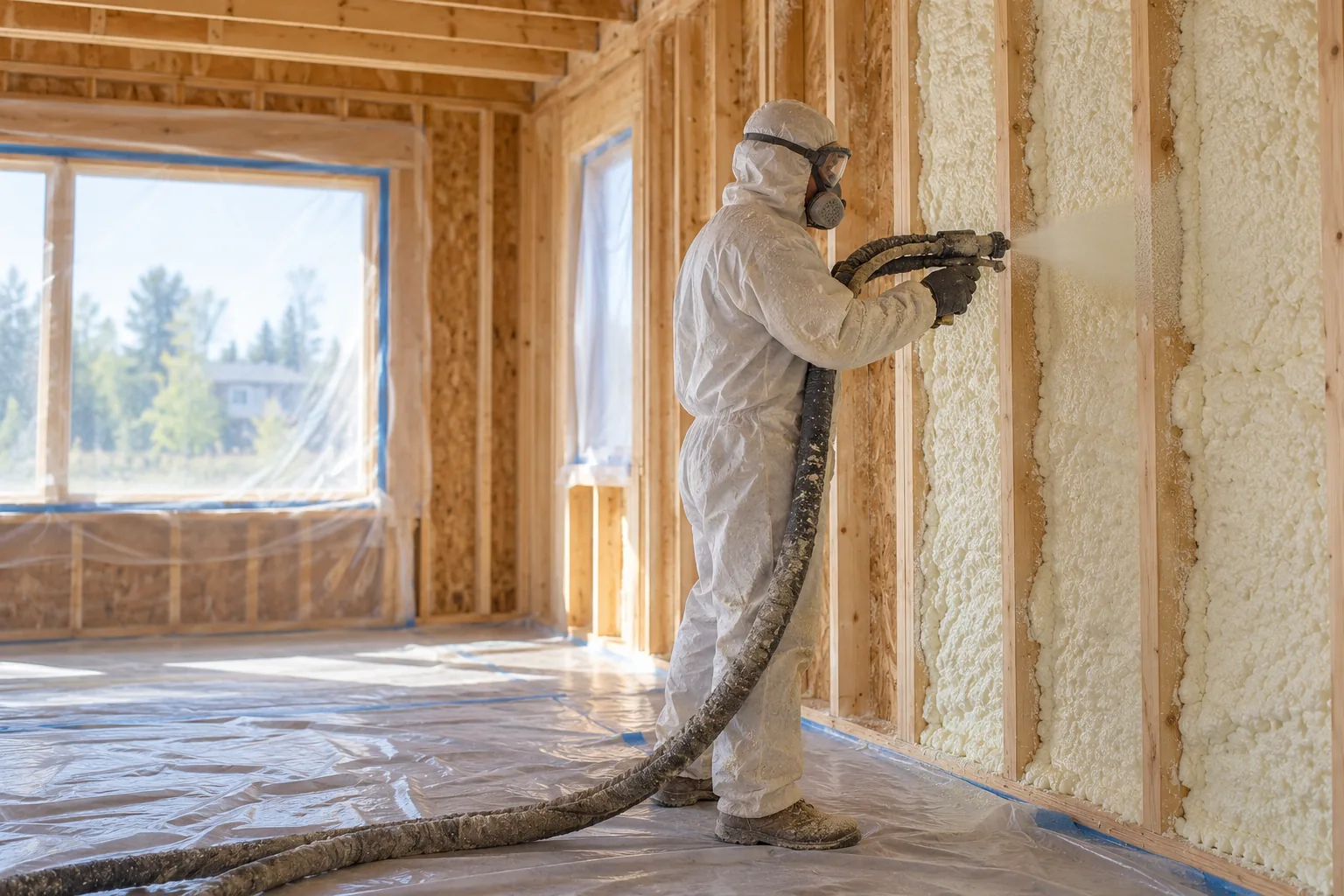

Изображение иллюстративное: это не термограмма конкретного объекта и не доказательство результата обследования.

Обследование полезно до ремонта, при приёмке утепления и для поиска причины локального холода или конденсата. Достоверность зависит от температурного режима здания, погоды, доступности поверхностей и квалифицированной интерпретации. Если подходящих условий нет, правильнее перенести съёмку или явно ограничить выводы, чем делать заключение по выразительным, но неинформативным цветным кадрам.

Что показывает тепловизионное обследование здания

Тепловизор регистрирует инфракрасное излучение поверхности и преобразует его в термограмму. На ней сравнивают температурный рисунок соседних участков и ищут аномалии, не соответствующие ожидаемой работе конструкции. Например, повторяющаяся холодная полоса может совпасть с примыканием перекрытия, а локальное пятно — с пустотой в утеплении, увлажнением или другим материалом стены.

Одна и та же термограмма может иметь несколько объяснений. На видимую температуру влияют не только теплопередача, но и влажность, движение воздуха, нагрев солнцем, отопительное оборудование, отражение окружающих объектов и свойства отделки. Поэтому результат формулируют как выявленную аномалию и обоснованную гипотезу, а не как безусловный диагноз.

Тепловизионная съёмка может помочь:

• локализовать неоднородные зоны стен, полов, потолков и кровли;
• проверить примыкания окон, дверей, перекрытий, цоколя и инженерных вводов;
• обнаружить признаки нежелательного движения воздуха на поверхности;
• найти участки, которые целесообразно дополнительно проверить влагомером, анемометром или вскрытием;
• сравнить однотипные узлы либо состояние до и после работ при сопоставимых условиях.

Метод не измеряет расход энергии зданием напрямую, не рассчитывает стоимость отопления и не определяет точное сопротивление теплопередаче только по цветной картинке. Он также не подтверждает воду, плесень, скрытую проводку или дефект утепления без сопоставления с другими данными.

Диагностическая матрица: аномалия не равна диагнозу

Когда тепловизионное обследование полезно

Обследование применяют до ремонта, при проверке качества утепления и при жалобах на холодные зоны, продувание или конденсат. Оно особенно полезно как способ сузить область поиска: вместо случайного демонтажа отделки заказчик получает карту участков, которые требуют осмотра или дополнительного измерения.

В общем каталоге можно сопоставить диагностику с услугами по теплоизоляции и гидроизоляции, но материал и способ ремонта выбирают только после установления причины аномалии.

Метод не даст надёжного ответа, если объект работает в неустойчивом режиме, нужная поверхность закрыта, фасад недавно нагрет солнцем либо задача сформулирована как «найти всё» без описания проблемы. Для каждого объекта заранее определяют, что именно можно проверить и какими методами будет подтверждаться результат.

Тепловизионное обследование дома и квартиры

В частном доме обследование удобно вести по маршруту от общего к частному. Снаружи оценивают фасады, углы, цоколь, оконные и дверные проёмы, примыкание кровли и места смены материалов. Внутри проверяют те же зоны с другой стороны, а также потолки верхнего этажа, пол над холодным пространством, инженерные вводы и участки, где жильцы ощущают холод или замечают конденсат.

Сопоставление наружной и внутренней съёмки помогает отделить устойчивую особенность конструкции от случайного влияния. Например, внешний рисунок может быть искажён солнцем или ветром, а внутренний — радиатором, мебелью или недавно открытым окном. Обычные фотографии и план помещений позволяют правильно привязать аномалию к узлу.

В квартире доступ ограничен общей оболочкой здания и соседними помещениями. Специалист может исследовать наружные стены, окна, углы, межэтажные и кровельные примыкания, но не должен приписывать источнику дефекта то, что невозможно проверить со стороны фасада или соседней квартиры. В отчёте такие ограничения указывают прямо.

Если обследование показывает, что проблема относится к общей оболочке дома, следующим шагом становится осмотр конструкции и выбор решения в разделе утепления дома ППУ, а не автоматическое назначение материала по одной термограмме.

Поиск теплопотерь и температурных аномалий

Фраза «поиск теплопотерь» в бытовом запросе обычно означает поиск мест, через которые ограждение работает неоднородно. Тепловизор показывает распределение температуры поверхности и помогает расставить приоритеты: какой угол, откос, шов, участок стены или перекрытия исследовать первым. Он не является счётчиком тепла и сам по себе не переводит изображение в расход энергии или денежные потери.

При интерпретации учитывают геометрию здания. Угол, перемычка, железобетонный пояс или крепёж могут закономерно отличаться от однородной части стены. Задача специалиста — отличить ожидаемый теплопроводный элемент от дефекта, который требует ремонта. Для этого нужны проектные данные либо хотя бы описание материалов и последовательности слоёв.

Признаки движения воздуха также проявляются косвенно — характерным рисунком охлаждения или нагрева поверхности. Чтобы подтвердить продувание, применяют дополнительную проверку: осмотр уплотнений, локальное измерение скорости воздуха, дымовую пробу либо испытание воздухопроницаемости по отдельному заданию. Такой подход превращает термограмму из картинки в диагностический маршрут.

Тепловизионное обследование кровли и чердака

На скатной кровле проверяют поля между стропилами, конёк, ендовы, мауэрлат, мансардные окна и проходки. На холодном чердаке сопоставляют температуру перекрытия, люка, воздуховодов и примыканий к наружным стенам. На плоской кровле анализ зависит от состава пирога, режима здания и доступности поверхности; одна съёмка не заменяет проверку влажности слоёв или диагностическое вскрытие.

Солнечный нагрев, ветер, осадки, снег и накопленное тепло способны заметно изменить рисунок кровли. Время обследования выбирают под задачу, а в отчёте фиксируют условия. Если на термограмме есть аномалия, её сопоставляют с фотографией, планом, водостоком, историей протечек и состоянием помещений под кровлей.

Тепловизор не указывает точное место отверстия в покрытии: вода может перемещаться внутри многослойного пирога. Он помогает обозначить участок для дальнейшей проверки. Если причина связана с теплоизоляцией скатов, обследование становится входными данными для страницы утепления крыши, мансарды и чердака ППУ или более узкого решения по скатной кровле. Если подтверждена именно проблема водозащиты, отдельно рассматривают диагностику и гидроизоляцию кровли; термограмма сама по себе протечку не доказывает.

Обследование фасада тепловизором

Фасад исследуют по общей плоскости и узлам: межэтажным перекрытиям, колоннам, углам, швам, оконным откосам, участкам смены материала, цоколю и карнизу. Съёмка помогает увидеть повторяющиеся закономерности и локальные отклонения, но сравнивать следует поверхности с близкими условиями, а не противоположные фасады, один из которых недавно освещало солнце.

Металл, стекло, полированная плитка и другие отражающие материалы требуют осторожности. Камера может зарегистрировать отражённое излучение окружающих объектов, не связанное с температурой самого узла. Изменение ракурса, обычная фотография и анализ материала помогают распознать такую ошибку.

Перед наружным утеплением данные обследования используют как карту зон внимания, но не как замену осмотру основания. Влажность, трещины, непрочная штукатурка и водоотвод проверяются отдельно. Принципы будущей системы раскрыты на странице утепления фасада ППУ.

Обследование стен, углов и оконных примыканий

Внутри помещений последовательно снимают наружные стены, углы, откосы, подоконную зону, стык стены с потолком и полом. Мебель, плотные шторы и встроенные конструкции закрывают поверхность и меняют локальный теплообмен, поэтому важные зоны освобождают до приезда специалиста. Нельзя достоверно оценить участок, которого камера не видит.

Холодное пятно в углу может быть связано с геометрией, разрывом утепления, движением воздуха, повышенной влажностью или сочетанием факторов. Если есть риск конденсации, фиксируют температуру и влажность воздуха и осматривают отделку. Подозрение на влагу подтверждают контактным или бесконтактным влагомером подходящего типа, а при необходимости — вскрытием.

После локализации дефекта решают, нужен ли ремонт примыкания, герметизация, восстановление утепления или изменение режима помещения. Общая схема выбора для ограждения описана в материале об утеплении стен ППУ.

Условия достоверного тепловизионного обследования

Для информативной съёмки здание должно находиться в устойчивом режиме, а между внутренней и наружной средой нужен достаточный температурный контраст для поставленной задачи. Универсальный порог без ссылки на конкретную методику указывать неправильно: учитывают конструкцию, цель обследования и требования применяемого стандарта.

Российскую нормативную основу задаёт действующий ГОСТ Р 54852-2024, а общие процедуры инфракрасного выявления тепловых, воздушных и влажностных неоднородностей описывает ISO 6781-1:2023. Точные условия выбирают по применяемой методике, а не по универсальному совету из рекламного текста.

На результат влияют:

• изменение отопления непосредственно перед съёмкой;
• открытые окна и двери, интенсивное проветривание;
• прямой или недавний солнечный нагрев фасада и кровли;
• сильный ветер, осадки и мокрая поверхность;
• снег, наледь и затенение;
• отражающие облицовки и внешние источники тепла;
• мебель, шторы и оборудование перед исследуемой стеной;
• недоступность нужной поверхности или слишком дальняя точка съёмки.

Специалист оценивает условия до начала маршрута. Если они подходят только для части задачи, в отчёте разделяют достоверно обследованные зоны и участки, по которым вывод ограничен. Для официального определения показателей теплозащитной оболочки нужна согласованная методика и натурные измерения, а не упрощённая визуальная проверка.

Как подготовить дом или объект к съёмке

Заказчику важно заранее описать проблему: где холодно, когда появляется конденсат, были ли протечки, какие работы уже выполнялись. Полезны план, проектные данные, фотографии строительства и сведения о материалах стен и кровли. Они помогают отличить конструктивную особенность от вероятного дефекта.

Перед обследованием сохраняют обычный режим отопления и эксплуатации, если специалист не дал иное задание. Не следует специально перегревать помещение, интенсивно проветривать или пытаться «показать» проблему искусственно. У наружных стен отодвигают доступную мебель, открывают шторы, обеспечивают доступ к люкам, чердаку и техническим помещениям. Домашних животных и хрупкие предметы убирают из маршрута.

Для квартиры заранее уточняют возможность доступа к местам общего пользования и фасаду. Для коммерческого здания согласуют сопровождение, режим помещений и ограничения безопасности. Если задача связана с качеством недавно выполненного утепления, готовят схему работ и фотографии скрытых слоёв.

Как проходит тепловизионное обследование

Работа начинается не с серии снимков, а с постановки задачи. Специалист выясняет жалобы, историю объекта и ожидаемый результат: локализовать холодный угол, проверить отделку после утепления, обследовать кровлю или составить карту фасадных аномалий.

Далее обычно выполняют последовательность:

1. Осматривают объект, уточняют материалы, доступные стороны и ограничения.
2. Фиксируют условия внутри и снаружи, режим отопления и погодные факторы.
3. Строят маршрут по фасадам, помещениям, перекрытиям и кровельным зонам.
4. Делают термограммы вместе с обычными фотографиями тех же участков.
5. Проверяют аномалии с другого ракурса или с противоположной стороны, если доступна.
6. Проводят согласованные дополнительные измерения: температуры, влажности либо движения воздуха.
7. Анализируют материал не только по палитре, но и по конструкции и условиям.
8. Формируют выводы, ограничения и рекомендации по следующей проверке или ремонту.

Ключевые термограммы должны иметь понятную привязку к помещению и узлу. Большое количество необъяснённых кадров не повышает ценность обследования.

Что должно быть в понятном отчёте

Полезный отчёт отвечает на вопрос заказчика и позволяет другому специалисту найти тот же участок. В него включают сведения об объекте и задаче, дату и условия съёмки, описание режима здания, идентификацию применённого оборудования и значимых настроек, обычные фотографии и связанные с ними термограммы, расположение аномалий, интерпретацию и ограничения. ISO 6781-3:2015 отдельно рассматривает квалификацию операторов, аналитиков и авторов отчётов, однако квалификацию конкретного исполнителя можно заявлять только после документального подтверждения. Фактический состав отчёта по услуге нужно согласовать до заказа: на сайте нельзя обещать неподтверждённый формат выдачи.

Рекомендации формулируют по уровню уверенности. Где причина достаточно ясна, указывают проверяемый узел и следующий шаг. Где возможны несколько объяснений, перечисляют варианты и способ различить их: осмотр с другой стороны, влагометрия, проверка воздухопроницаемости, локальное вскрытие или анализ проекта.

Цветовая палитра сама по себе не является выводом. Важны температурная шкала, настройки, материал поверхности и сравнение с соседними зонами. Отчёт не должен превращать предположение о влажности или пустоте в категоричное утверждение без подтверждения.

Проверка утепления до и после работ

До ремонта тепловизионное обследование помогает составить карту проблемных зон и выбрать места для вскрытия или детального осмотра. После работ оно может показать, сохранились ли аномалии в примыканиях и однороден ли тепловой рисунок доступной поверхности. Для корректного сравнения условия двух съёмок должны быть сопоставимыми.

Результат «до и после» нельзя оценивать только по тому, что кадр стал другого цвета: автоматическая шкала камеры меняется вместе с диапазоном температур. Сравнивают конкретные узлы, условия, шкалу и дополнительные данные. Приёмку скрываемых работ всё равно дополняют визуальным контролем, фотофиксацией и предусмотренными проектом измерениями.

Ограничения метода и дополнительные проверки

Термография является сильным инструментом первичной диагностики, но не универсальным способом доказать любую причину. Камера регистрирует поверхность; закрытый слой оценивается только по его влиянию на тепловой рисунок. Отражения, нестационарный режим и соседний источник тепла могут создать ложную аномалию.

В зависимости от задачи дополнительно применяют:

• измерение влажности поверхности или материала;
• измерение температуры и относительной влажности воздуха;
• проверку движения воздуха и уплотнений;
• осмотр чердака, подпола, фасада или кровельного пирога;
• локальное диагностическое вскрытие;
• изучение проекта и фотографий скрытых работ;
• натурные измерения по применимой нормативной методике.

Если проблема находится в подземной части, температурную картину сопоставляют с водой, дренажем и вентиляцией; материал об утеплении и гидроизоляции подвала показывает, почему тепло, конденсат и протечку нельзя смешивать в один диагноз.

Частые вопросы

Можно ли провести тепловизионное обследование летом?

Для отдельных задач — да, если существует подходящий температурный режим и методика позволяет получить информативный контраст. Для поиска дефектов теплозащитной оболочки время выбирают по фактическим условиям, а не только по календарю. Если контраста недостаточно, выводы ограничивают или съёмку переносят.

Покажет ли тепловизор воду или плесень внутри стены?

Нет, напрямую он показывает только температурный рисунок доступной поверхности. Влага иногда создаёт аномалию, но её подтверждают влагомером, осмотром или другим методом. Наличие плесени также устанавливают отдельно.

Видит ли тепловизор сквозь стены?

Нет. Он регистрирует инфракрасное излучение поверхности. Скрытый дефект можно предположить лишь тогда, когда он влияет на температуру этой поверхности и условия позволяют заметить влияние.

Можно ли по термограмме рассчитать теплопотери дома?

Обычная качественная съёмка для локализации аномалий не даёт прямого расчёта расхода энергии. Количественные выводы требуют согласованной методики, натурных измерений и исходных данных о здании.

Поможет ли обследование найти продувание окна?

Оно может показать характерное охлаждение откоса или примыкания. Причину подтверждают осмотром уплотнений и, при необходимости, дополнительной проверкой движения воздуха.

Когда проверять качество нового утепления?

Когда работы завершены, поверхности доступны, здание работает в устойчивом режиме и погодные условия подходят для сравнения. Фотофиксация скрытых слоёв и контроль во время монтажа остаются обязательными независимо от последующей термографии.

Нужна ли наружная и внутренняя съёмка одновременно?

Не всегда, но две стороны дают больше контекста и помогают проверить гипотезу. Возможность зависит от доступа, погоды, типа здания и поставленной задачи.

Почему одинаковый цвет на двух термограммах не означает одинаковую температуру?

Палитра привязана к шкале конкретного кадра. Камера или программа могут автоматически изменить диапазон, поэтому сравнивают числовую шкалу, настройки, условия и один и тот же узел, а не только оттенок.

От чего зависит расчёт и как заказать обследование

Стоимость определяют не одной площадью. Важны тип и размер здания, задача, количество помещений и фасадов, доступ к кровле, чердаку или подполу, необходимость наружной и внутренней съёмки, удалённость, дополнительные измерения и требуемая глубина отчёта. Фиксированная цена без понимания состава работ может не включать нужные зоны и анализ.

Для предварительного расчёта пришлите адрес, тип объекта, план или примерную геометрию, фотографии проблемных мест и короткое описание: где холодно, появляется ли конденсат, были ли протечки или недавнее утепление. Укажите доступ к фасаду, кровле, чердаку и техническим помещениям. Для производственного здания полезно также описать режим помещений; если обследование подтвердит проблему оболочки, следующим этапом может стать проектирование теплоизоляции промышленного объекта ППУ. После проверки условий можно согласовать объём обследования и понятный формат результата.

Проверяемые источники

• ГОСТ Р 54852-2024 — методы определения показателей теплозащитной оболочки на базе тепловизионного обследования и натурных измерений — проверено 08.10.2026.
• ISO 6781-1:2023 — общие процедуры выявления тепловых, воздушных и влажностных неоднородностей инфракрасными методами — проверено 08.10.2026.
• ISO 6781-3:2015 — квалификация операторов, аналитиков и авторов отчётов — проверено 08.10.2026.
• ASTM C1060-23 — термографическая проверка теплоизоляции каркасных ограждений — проверено 08.10.2026.
• FLIR — руководство по тепловизионной диагностике зданий — проверено 08.10.2026.
